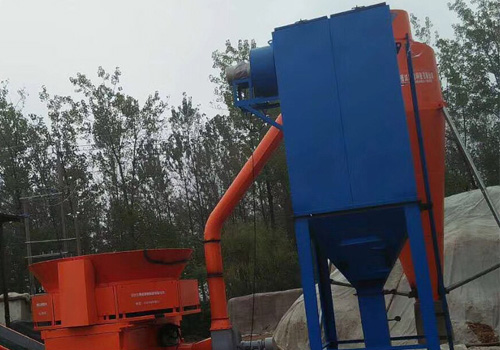

制砂機布袋除塵器是一種體積小,除塵效率高的_地除塵機組,用于鑄造工業,陶瓷工業,玻璃工業以及耐火材料,水泥建材,砂輪制造,化工制品機械加工等行業PL型系列單機除塵器，是根據國外引進的除塵設備進行改進研制成功的新產品，是一種體積小，除塵效率高除塵機組。該系列機組基本結構由風機、過濾器和集塵器三個部件組成，各部件都安裝在一個立式框架內、鋼板殼體、烘漆防銹，外型美觀、結構科學、運行可靠、使用方便。

制砂機布袋除塵器結構：

　1.風機部件采用離心通風機，風量大，風壓高，風機特性曲線硬，并采用消聲措施，使用時噪音小。

    2.過濾器部件采用工業滌綸布為濾料的扁布袋過濾器，布袋內裝有彈簧鋼絲網，過濾效果好，更換濾袋方便，使用壽命長。

    3.過濾器部件的清灰機構，是采用電動機帶動偏心輪，連桿使布袋抖動而清理沾在濾袋外表面的粉塵。其控制裝置分自控和手控兩種。自控即在風機連續工作時，清灰機構定時自動振打清灰，手控即風機停止后清灰機構自動工作，數十秒鐘后自動停止，也可根據需要隨時啟動清灰電機振打清灰，清灰時間長短由用戶自行調節時間繼電器。

   4.過濾器部件裝有即寬暢又密封的快速折卸檢修門，以便需要時進行檢修和移出過濾器。

   5.集塵器上方一側的進風接口在需要時可折下，以便于加大進風口面積的使用?！?/div>

			風機配用電機	濾袋	檢修門	濾袋套箍
項目
規格
處理風量（m³/h）			1360	4080	6800	8160
		額定	1020	3060	5100	6120
收塵器阻力（Pa）全壓			1920	1800	1900	2030
		額定	1500	1500	1720	1820
總過濾面積（㎡）			18.6	55.7	92.9	111.5
濾袋組數			8	24	40	48
風機電機型號			Y90S-2	Y112M-2	Y132S1-2	Y132S2-2
搖動電機型號			YCJ71
風機型號			U、11	110、1E	170、1E
卸灰閥電機型號			XWD.55-2-1/29
風機電機功率（KW）			1.5	4	5.5
						7.5
搖動電動功率（KW）			0.55	0.55	0.75	0.75
卸灰閥電機功率（KW）			0.55	0.55	0.55	0.55
設備重量KG	UF（STD）		850	1400	1820	1985
	UF（FM）		400	1000	1315	1445
	UF（FB）		460	1500	無	無
